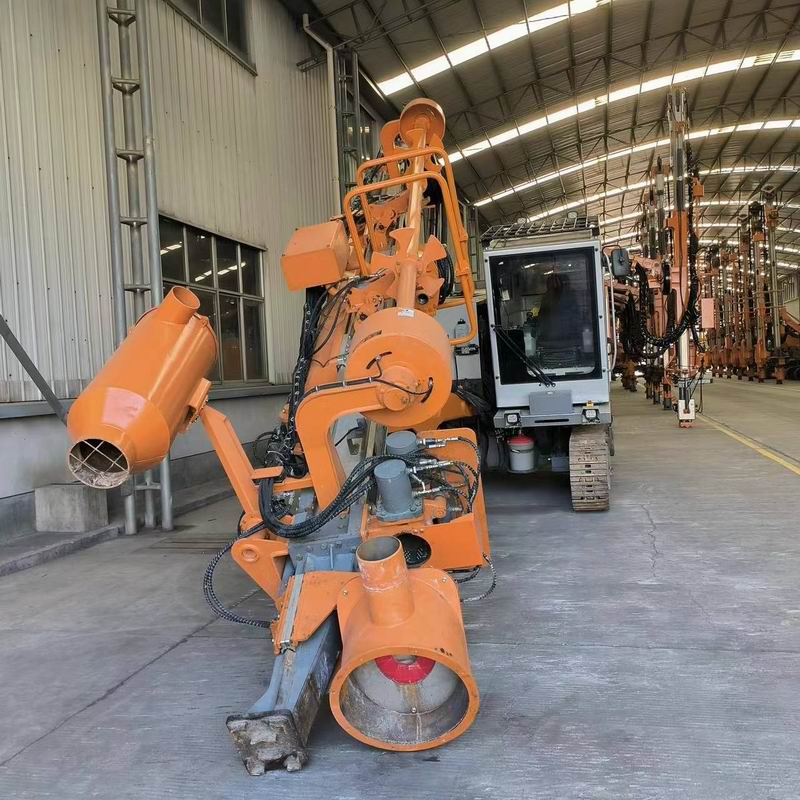

Equipo de perforación ZEGA D480A DTH Cummins con motor 406kw y rango de orificios de 152-203 mm
Parámetro técnico
| Modelo | ZEGA D480A | Rango de agujeros | Φ178 - 203 mm |
| Tamaños de martillo DTH adecuados | 6/8 pulgadas | Capacidad de manejo de tubería de perforación | 4+1 |
| Diámetro exterior del tubo de perforación | Φ114mm | Longitud de la tubería de perforación | 7m |
| Profundidad del agujero | 35m | Velocidad de rotación | 0-80 rpm |
| Máx.esfuerzo de torsión | 5600 Nm | / | / |
| Motor | |||
| Modelo de motor | Cummins QSZ13 | Potencia nominal | 406 kilovatios |
| Estándar de emisión | Nivel IIIA | Capacidad del tanque de combustible | 750L |
| Compresor de aire-HR2.5/DGH2000 | |||
| Presión máxima de trabajo | 25 bares (362,5 PSI) | FAD clasificado | 33 m³/min (1100 cfm) |
| Haz de alimentación | |||
| Motor hidraulico | Cilindro hidráulico + alambre de acero | Largo total | 7475 milímetros |
| Longitud del viaje | 7600 milímetros | Extensión de feed | 1300 milímetros |
| Tasa máxima de alimentación | 0,88 m/s | Máx.Fuerza de alimentación | 34,5KN |
| Fuerza máxima de levantamiento | 67,6 nudos | Velocidad de transporte | 3 kilómetros por hora |
| Fuerza de tracción | 156,2 kN | Capacidad para escalar colinas | 25° |
| Ángulo de oscilación del bastidor de oruga | 士10° | Claridad del piso | 420 milímetros |
| Peso | 25000kg | Dimensión | 11560*2700*3560 milímetros |
Equipo de perforación ZEGA D480A vs FlexiRoc D60 para compresor y motor
| Modelo | ZEGA D480A | FlexiRoc D60 |
| Motor | Motor CUMMINS QSZ13 406kW | Motor CAT C13 354kW |
| Par de rotación | 5600 Nm | 5800 Nm |
| Rango de agujeros | 152-203 mm | 140-165 mm |
Comparación de unidades de rotación
Unidad de rotación de servicio pesado ZEGA D480A, torque de hasta 5600 NM, dos motores de rotación para una mejor potencia de salida y una mayor confiabilidad
La estructura de la unidad de rotación FlexiROC D60 es más compleja, el costo de mantenimiento y funcionamiento es muy alto
CARRETE DE MANGUERA FLOTANTE
ZEGA D480A, carrete de manguera flotante desarrollado y diseñado por ZEGA que protege las mangueras hidráulicas y prolonga la vida útil.
FlexiROC D60 es fácil de romper y desgastar las mangueras.¡Altos costos de reemplazo!
lado derecho
ZEGA D480A estándar con viga de alimentación de varilla de perforación de 7000 mm, ahorra tiempo de operación auxiliar y ofrece más productividad.
FlexiROC D60 dos modelos de haz de alimentación, taladro de 5.000 y 6.000 mm
Seguridad
Material de protección contra insolación y altas temperaturas Zega que previene el riesgo de incendio.
FlexiROC D60 no ofrece protección efectiva para componentes de alta temperatura, es fácil provocar incendios
PIEZAS Y SERVICIOS ZEGA
1.Respuesta rápida y bajo costo de servicio, al menos un 40% menos con la misma calidad
2. Menor costo de piezas y corto plazo de entrega.
3.ZEGA también brinda servicios y repuestos para máquinas de marcas competitivas a menor costo y mejor servicio para una mejor satisfacción del cliente.
Servicios y repuestos FlexiROC D60
Piezas: plazo de entrega más largo, precio más alto
Servicios: mayor tiempo de respuesta y mayor coste laboral
Equipo de perforación ZEGA D480 otras características principales
Distancia al suelo 420 mm, gran capacidad todoterreno
Opcional: sistema de arranque a gran altitud y ayuda en frío.
Manijas de operación tipo juego y cabina de diseño ergonómico, fáciles de operar
RHS desarrollado y diseñado por ZEGA, confiable, ahorrador de costos y fácil de operar, mayor vida útil de la tubería de perforación
Unidad de rotación de servicio pesado, diseñada para pozos más grandes y rocas complejas
Controles de desplazamiento con una sola manija, dos vías laterales sincronizadas, menos desgaste y mayor vida útil de las vías.
Estándar con sistema colector de polvo, el mejor rendimiento del mercado de la misma clase, fácil de usar y de bajo costo.
Fallas y problemas comunes del FlexiROC D60
El sello de la válvula de impacto se rompe fácilmente;
Correa del compresor difícil de reemplazar;
Carrusel de almacenamiento de tuberías cerrado, fácil de recoger el polvo.
El medidor de profundidad es ineficaz con frecuencia, la tubería se detiene en una posición inesperada y causa daños inesperados a las tuberías de perforación.
El mango de desplazamiento es demasiado sensible para un control preciso del desplazamiento, por ejemplo, el riesgo de vuelco al cargar o descargar las máquinas.
Sensores ineficaces del compresor de aire que causan imposibilidad de carga
Los botones de la manija de operación fallan con frecuencia y se debe reemplazar toda la manija cuando el botón desaparece
Fallo de diseño del carrusel de tuberías que provoca una vida útil más corta de la tubería
Colector de polvo demasiado pequeño para recolectar polvo de manera efectiva en perforaciones a alta presión
Solicitud
Minería: Perforación superficial, Perforación subterránea
Extracción de canteras: áridos y calizas,
-Dimensión de la industria de la expiación.
Perforación de pozos: Pozo de agua
Construcción: Ingeniería civil
Descripción :
En la minería a cielo abierto, la productividad es probablemente el factor más importante.
− Esto requiere una alta disponibilidad del equipo y una vida útil buena y predecible de las herramientas de perforación.
− Los clientes suelen tener un buen seguimiento de los costos y el desempeño.
− La precisión de la perforación es un factor importante ya que los clientes se esfuerzan por utilizar patrones óptimos de perforación y voladura.
